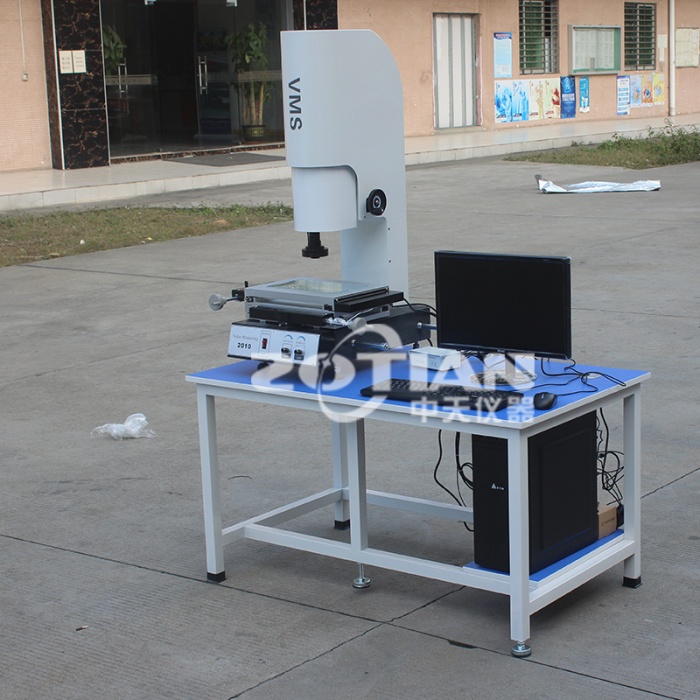

手動影像測量儀在測圓時顯示為橢圓或直線，通常與光學系統、機械精度、軟件算法或操作方法有關。以下是詳細的原因分析和解決方案：

一、主要原因及解決方案
1. 光學系統問題
鏡頭畸變
原因：鏡頭存在徑向畸變（如桶形或枕形畸變），導致圓形工件在圖像中呈現為橢圓。
解決：
使用低畸變鏡頭（如遠心鏡頭）。
在軟件中啟用鏡頭畸變校正功能（若支持）。
對焦不準確
原因：鏡頭未對焦到工件表面，導致圖像模糊或變形。
解決：
手動調整鏡頭焦距，確保工件邊緣清晰。
使用自動對焦功能（若設備支持）。
2. 機械精度問題
工作臺傾斜或不平
原因：工作臺表面不平或傾斜，導致工件在測量時與鏡頭不垂直，圖像變形。
解決：
使用水平儀檢查工作臺是否水平，調整工作臺腳墊。
重新校準工作臺的平面度。
導軌運動不垂直
原因：X軸和Y軸導軌不垂直，導致運動軌跡偏差，測圓時顯示為橢圓。
解決：
使用直角尺或激光干涉儀檢查導軌垂直度。
聯系廠家進行機械校準或維修。
3. 軟件算法問題
邊緣檢測算法不準確
原因：軟件邊緣檢測算法對圓形工件的識別能力不足，導致誤判為橢圓或直線。
解決：
調整軟件的邊緣檢測參數（如閾值、平滑度）。
更換更先進的邊緣檢測算法（如亞像素邊緣檢測）。
坐標系未校正
原因：軟件坐標系未與機械坐標系對齊，導致測量結果偏差。
解決：
重新進行坐標系校正（如使用標準圓進行校準）。
確保軟件中的像素當量與實際機械尺寸匹配。



4. 操作方法問題
工件放置不正確
原因：工件未放置在工作臺中心或傾斜，導致測量時圖像變形。
解決：
將工件放置在工作臺中心，確保與鏡頭垂直。
使用夾具固定工件，避免晃動。
測量范圍過大
原因：測量范圍超出鏡頭有效視野，導致邊緣檢測不準確。
解決：
調整鏡頭倍率，確保工件在視野中心且邊緣清晰。
分區域測量大尺寸工件。
5. 硬件故障
CCD傳感器故障
原因：CCD傳感器損壞或像素異常，導致圖像變形。
解決：
檢查CCD傳感器是否有壞點或噪點。
聯系廠家更換CCD模塊。
光柵尺或編碼器故障
原因：光柵尺或編碼器反饋信號不準確，導致運動軌跡偏差。
解決：
檢查光柵尺或編碼器的連接和信號。
重新校準光柵尺或更換故障部件。

二、排查流程總結
1、從簡單到復雜：
先檢查工件放置和鏡頭對焦，再排查軟件參數和機械精度。
2、逐步替換法：
更換工件、鏡頭或軟件算法，定位問題根源。
3、記錄與分析：
記錄每次調整后的測量結果，分析問題是否改善。

三、預防措施
1、定期校準：
每月進行一次機械精度校準和軟件參數檢查。
2、規范操作：
培訓操作人員正確放置工件和調整鏡頭。
3、維護保養：
定期清潔鏡頭、工作臺和導軌，避免灰塵和污漬影響測量精度。

四、常見問題與解決方案對比
問題現象 可能原因 解決方案
測圓顯示為橢圓 鏡頭畸變、導軌不垂直 使用低畸變鏡頭、校準導軌垂直度
測圓顯示為直線 對焦不準確、工件放置傾斜 調整鏡頭焦距、重新放置工件
測量結果不穩定 CCD傳感器故障、光柵尺問題 檢查CCD傳感器、重新校準光柵尺

總之，可做到以下幾點：
1、光學系統是關鍵：確保鏡頭畸變小、對焦準確。
2、機械精度是基礎：工作臺和導軌必須水平且垂直。
3、軟件算法需優化：選擇合適的邊緣檢測算法和參數。
4、操作方法要規范：工件放置和鏡頭調整需符合要求。
通過以上步驟，可有效解決手動影像測量儀測圓顯示為橢圓或直線的問題。若問題仍無法解決，建議聯系設備廠家或維修人員進行深度檢測。
